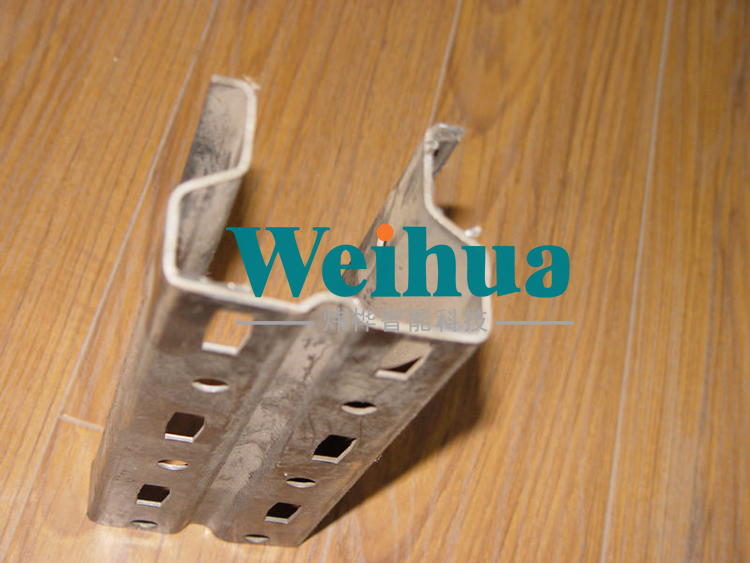

重型仓储货架立柱成型生产线

作者:胡永飞发布时间:2019-12-04人气:110

炜桦冷弯研发的重型仓储货架立柱成型生产线为一次冷弯成型设备。该机组设备占地约50平方米,设备组成主要包括:放料装置、校平装置、自动送料装置、连续冲孔装置、高精度冷弯成型主机、定尺切断装置、自动收料装置、电气控制系统等部件组成。


主要功能:材料校平、伺服自动冲连续密集孔、自动成型、自动下料等。


自动化生产线优点:

1、高度的自动化程序,减少人工操作;

2、工作效率高,提高企业产能;

3、整个工艺的生产流程稳定,提高产品的品质和一致性;

4、大批量生产,降低了企业生产成本。

重型仓储货架立柱成型生产线

货架立柱生产线工艺流程:

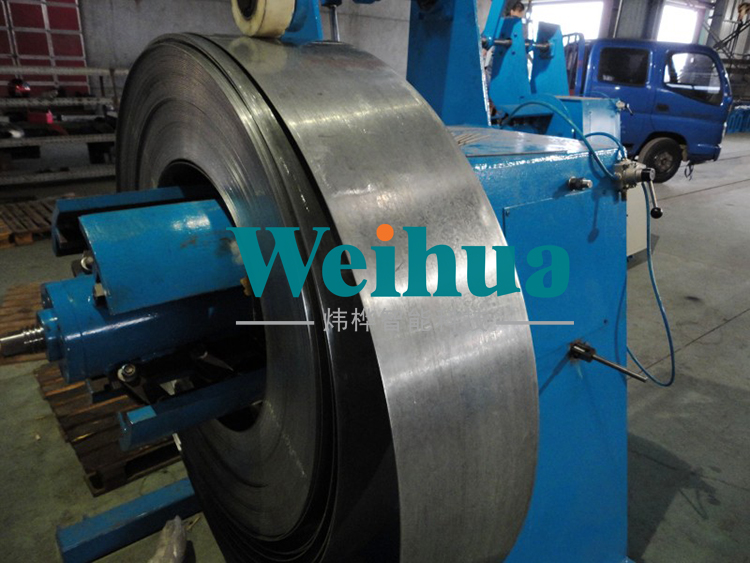

带钢上料→钢卷放料→材料校平→高精度伺服送料→冲床组合式模具冲孔→高精度冷弯成型→切断→收料→电气控制系统


一.主要技术参数

1、关键原配件明细

序 号 名    称 品牌

1 编码器 欧姆龙

2 人机界面 7吋

3 可编程控制器( PLC ) 三菱

4 低压断路器 施耐德

5 交流接触器 施耐德

6 变频器 三菱


重型仓储货架立柱成型生产线

2、 上料规格参数

a. 适用材料:冷轧卷板、镀锌卷板

b. 材料质量:国产GB标准



3、成型参数

a、 成型组数:16组辊轮成型

b、 主轴规格:48mm 45#钢材料调质处理

c、 辊轮材质:Gr12模具钢热处理

d、 整体式牌坊:由25mm钢板精加工而成,孔距误差小于0.1mm

e、 底板厚度:20mm


4、成型能力

a. 带卷外径:Φ1250mm

b. 材料成型厚度:客户自定


重型仓储货架立柱成型生产线

5、成型机组速度参数

a.  线速度   0-8m/min

b. 加速时间  <30秒


6、成型精度

a. 剪切长度公差:≤±0.3mm/m

b. 宽度公差:  ≤±1mm

c.  镰 刀 弯:  ≤2mm/m

d.  高度公差:≤±1mm



7、设备其它参数

a. 电源   :  380V/50HZ/3PH

b. 装机容量:约30Kw

c. 成型速度:  0-8m/min

d. 驱动电机:开卷机马达   4KW

                  调平机马达    2.2KW

液压冲孔切断及液压张紧马达 15KW

成型主机马达           5.5KW

伺服电机马达            2.5KW

 e. 占地面积(约):长24m×宽3m (主机规格7mX1.7m)


炜桦冷弯专注冷弯设备研发,所生产的设备质量在国内都有比较高的口碑。我公司有完善的售后服务制度,一旦设备出现问题,我公司及时给出解决方案。
