防火阀生产流水线

作者:乔英鹏发布时间:2019-12-11人气:70

    冷弯成型设备的核心部分-轧辊是冷弯成型的灵魂,轧辊的设计是极其重要的!



     防火阀生产流水线轧辊的设计特点:轧辊的设计特点如下:

     1、冷弯成型设备各道次平均受力原则,全线滚轮平均受力,磨损均衡,延长轧辊使用寿命。

     2、冷弯成型设备的轧辊采用材料是利用其耐磨性能,但具体的强防火阀生产设备图片度与硬度是矛盾的,热处理时要利用C12MoV的红硬性,淬火后,两次甚至三次回火才能达到硬度。

     3、轨道圆弧部位是滑轨核心部位,前几道压成型后的圆弧位,在后道次轧折立边时,应对已成型的圆弧,通过上下轧辊或横轮,进行有效管束保护,不然,材料在拉伸过程中圆弧位一定会变化,R变小成为三角形,钢珠不到底,两点接触产生噪音,R变大时,配合轨产生晃动,滑轨使用时轨迹模糊,受力不均,滑轨变形,缩短寿命。

     4、滚压稳定性问题,生产中经常碰到材料在滚道中左右偏摆的问题,实际上是单组滚轮受不对称,左边受力大,材料往右边偏摆;右边受力大,材料往左边偏摆。

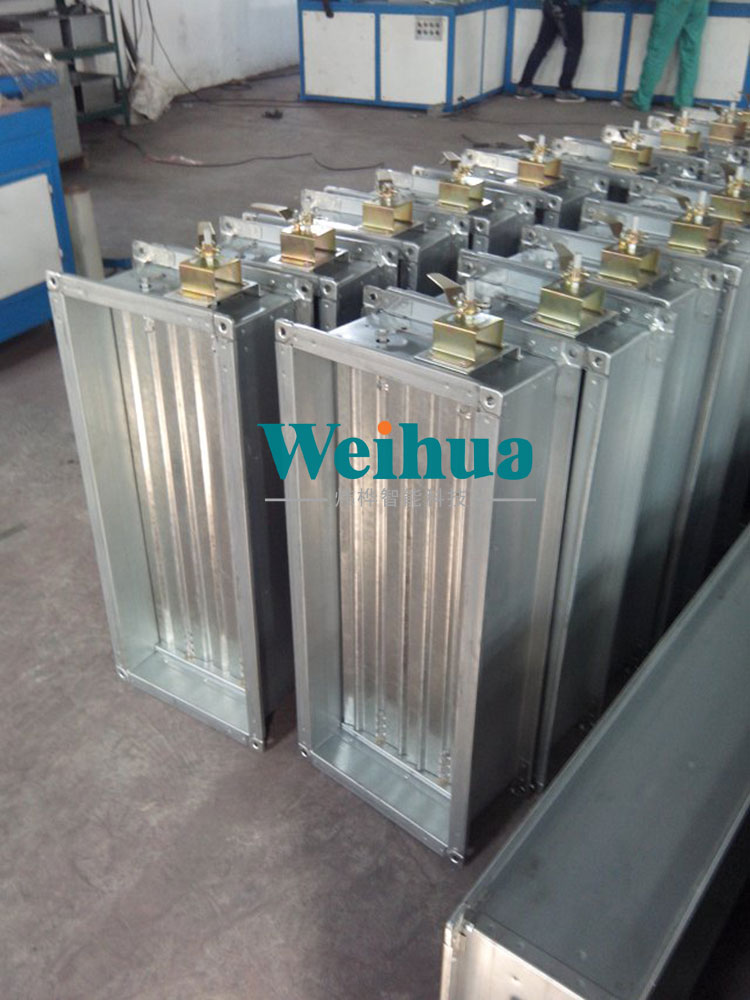

防火阀生产流水线

防火阀生产流水线主要部件的技术参数

  成型机架:9-18道次, 电机:7.5kw变频电机。

  成型模具材质:gcr15,淬火处理,硬度为hrc56-62o

  切断装置:液压定尺切断

  电器控制:plc

  放料机:

  负载能力:3吨, 处理卷料的内孔直径:490 - 510mm , 外径:≤1200mm
