建筑工地上的二配电箱搭设规范

作者:张果喜发布时间2020-01-07人气:52

.1施工现场的配电系统应设置总配电箱(配电柜)、分配电箱、开关箱实行三级配电,二级漏电保护。

2.2总配电箱(配电柜)以下可设置若干分配电箱,分配电箱以下可设若干开关箱。

建筑工地上的二配电箱搭设规范

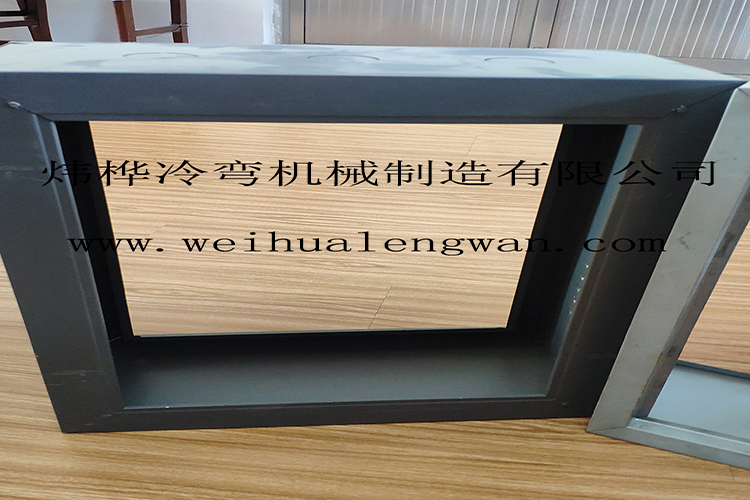

2.3配电箱、开关箱应采用冷轧钢板制作,钢板厚度为1.2~2.0mm,其中开关箱箱体钢板厚度不得小于1.2mm,配电箱箱体钢板厚度不得小于1.5mm,箱门均应设加强筋,箱体表面应做防腐处理。固定式配电箱、开关箱的中心点与地面的垂直距离应为1.4~1.6m。移动式配电箱、开关箱应装设在坚固、稳定的支架上。其中心点与地面的垂直距离宜为0.8~1.6m。

2.4配电箱、开关箱内的电器(含插座)应先紧固在金属电器安装板上,不得歪斜和松动,然后方可整体紧固在配电箱、开关箱箱体内。总配电箱(配电柜)也可采用电气梁安装方式。金属电器安装板与金属箱体应做电气连接。

2.5配电箱、开关箱内的连接,必须采用铜芯绝缘导线。导线的颜色应为:相线L1(A)、L2(B)、L3(C)相序的颜色依次为黄、绿、红色;N线的颜色为淡蓝色;PE线的颜色为绿黄双色。导线排列应整齐,导线分支接头不得采用螺栓压接,应采用焊接并做绝缘包扎,不得有外露带电部分。

2.6配电箱、开关箱内必须设N线端子(排)和PE线端子(排),N线端子(排)必须与金属电器安装板绝缘,PE线端子(排)必须与金属电器安装板做电气连接。总配电箱(柜)N线端子排和PE线端子排的接线点数应为n+1(n—配电箱的回路数);分配电箱N线端子排和PE端子排接线点数至少两个以上;开关箱应设N线端子和PE线端子。

2.7配电箱、开关箱的金属体、金属电器安装板以及电器正常不带电的金属底座、外壳等必须通过PE线端子板与PE线做电气连接,金属箱门与金属箱体均必须采用软铜线做电气连接。

2.8配电箱、开关箱内电器安装板上电器元件的间距,垂直方向应不小于80mm;水平方向不小于20mm。

2.9配电箱、开关箱的导线进出口应设在箱体的底面,进出线孔必须用橡胶护线环加以绝缘保护,进出线不得与箱体直接接触;箱体支架的横梁上应预留进出线固定孔。

2.10配电箱、开关箱外形结构应能防雨、防尘。防护等级开门时不得低于IP21,关门时不得低于IP44。
