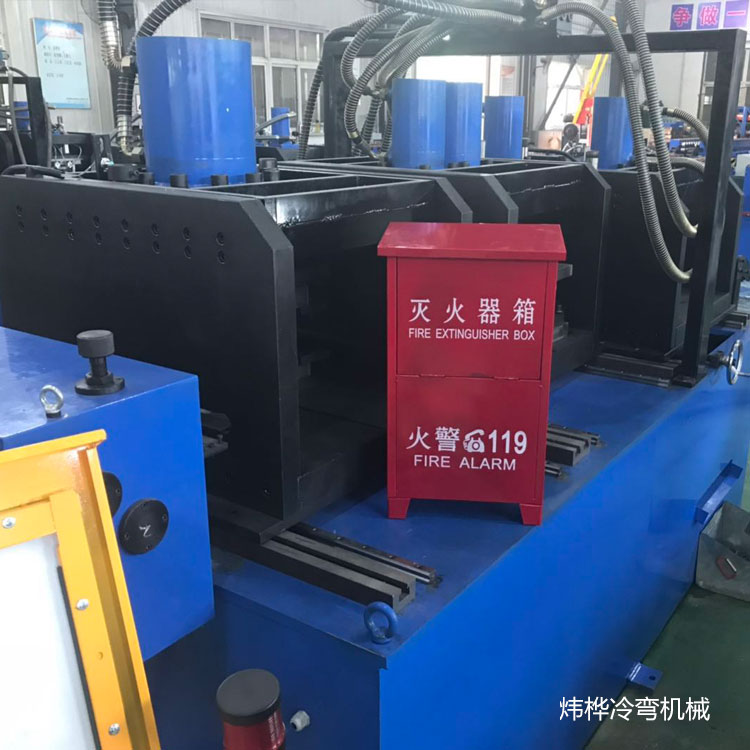

电气柜骨架自动成型生产设备

作者:admin发布时间:2020-09-04人气:61

电气柜骨架成型生产设备功能简介:

山东炜桦研发的电气柜立柱成型生产线为一次冷弯成型设备,机组设备占地约60平方米,设备组成主要包括:放料装置、校平装置、自动送料装置、连续冲孔装置、高精度冷弯成型主机、定尺切断装置、自动收料装置、电气控制系统等部件组成;


电气柜骨架成型生产设备主要功能:材料校平、伺服自动冲连续密集孔、冷弯成型、自动点焊、自动下料、自动钻孔等。

电气柜骨架成型生产设备优点:

1、高度的自动化程序,减少人工操作;

2、工作效率高,提高企业产能;

3、整个工艺的生产流程稳定,提高产品的品质和一致性;

4、大批量生产,降低了企业生产成本。

电气柜骨架成型生产设备工艺流程:

   带钢上料→钢卷放料→材料校平→高精度伺服送料→冲床组合式模具冲孔→高精度冷弯成型→自动焊接(立柱)→切断→收料→电气控制系统

电气柜骨架成型生产设备技术参数:

材料规格:Q235冷轧带钢

材料厚度:1.5mm/2.0mm

生产速度:0-8米/分钟(根据用户需求定制)

生产规格:长度自由设定(可定制)

电压参数:380V/415V,50Hz, 3相

气源:0.5m3/Min;压力为0.7MPa

液压油型号:46#液压油

齿轮油型号:18#齿轮油

轧辊材质:Cr12数控加工;淬火处理,硬度达HRC58°-60°

驱动电机:变频电机驱动

总电机功率:约28kw(不含焊接部分)

切断模具材质:Cr12MoV

传动模式:龙门式+独立传动齿轮箱

切断方式:液压切断

切断尺寸公差:≤ ±0.5mm(长≤1000mm)

操作系统:触摸屏人机界面操控

电气控制:三菱PLC程序控制

占地空间: 28*3*3米(长×宽×高)
